西部数据硬盘恢复

西部数据笔记本硬盘usb改sata替换

时间:2016-2-23 9:45:39   作者:管理员   来源:本站原创   阅读:2554   评论:0
内容摘要:WD西数硬盘USB修改成串口修改方法 1:首先要确定的是板子后面的4个点,E71  E72  E73   E75  2:取下客户板上的4个电容,这4个电容就是E71 E72 E73 E75的点。 3:开始焊接线到E71 E72 E73 E75的点 4:串口的连接位置如下图: 注:...
WD西数硬盘USB修改成串口修改方法


WD西数硬盘USB修改成串口修改方法

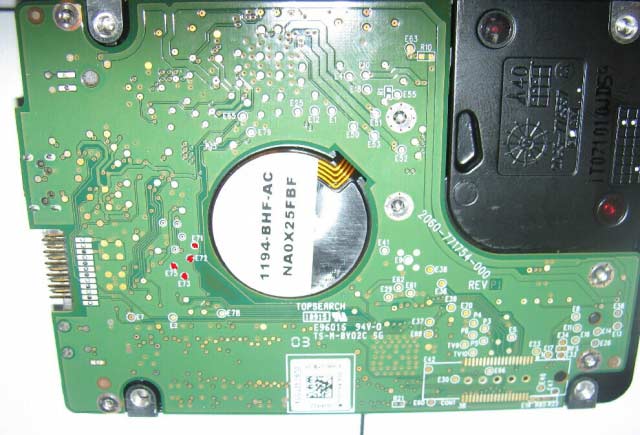

1:首先要确定的是板子后面的4个点,E71  E72  E73   E75
WD西数硬盘USB修改成串口修改方法

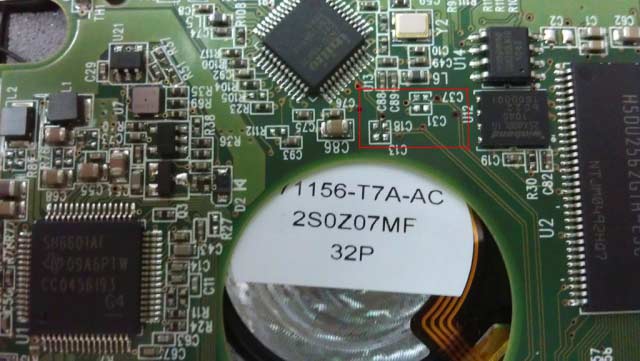

2:取下客户板上的4个电容,这4个电容就是E71 E72 E73 E75的点。

WD西数硬盘USB修改成串口修改方法

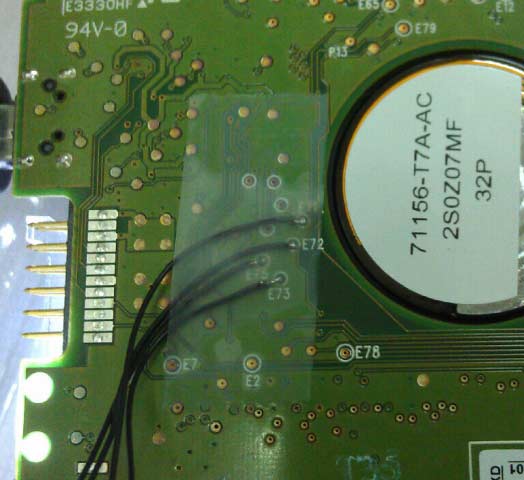

3:开始焊接线到E71 E72 E73 E75的点

WD西数硬盘USB修改成串口修改方法

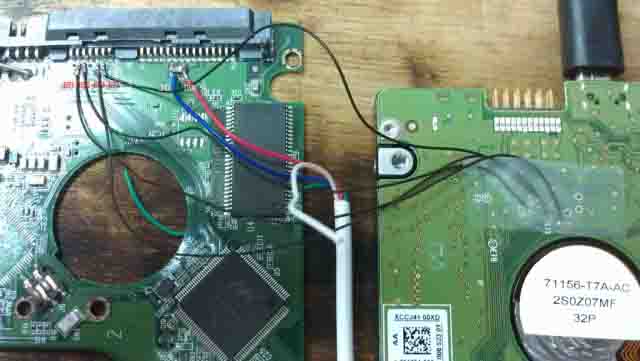

4:串口的连接位置如下图:
WD西数硬盘USB修改成串口修改方法

注:很多WD USB硬盘可以用串口板直接代换。下面是我们整理的WD USB代换串口板号对照表:


   USB       SATA
701605 - 701499
701615 - 701499
701650 - 701499
701675 - 701672
771737 - 701692 771692
771754 - 701692
771761 - 771692
771801 - 771823
771814 - 771820
771949 - 771959
771961 - 771960
771939 - 771959
