PC-3000的工作原理
1. PC-3000软件简介

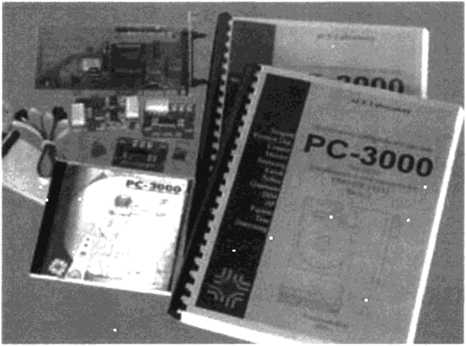

PC-3000由俄罗斯著名的硬盘实验室ACE Laboratory研究开发,它是一款专业修复 硬盘的综合工具,图3-1所示是PC-3000工具中所包括的套件。
阁3-1 PC-3000工具套装 |

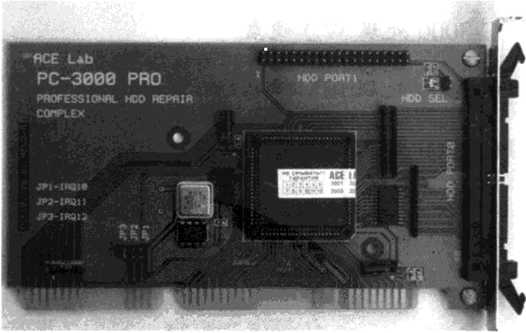

PC-3000由硬件和软件两人部分组成:硬件部分以专用于控制硬盘的测试卡为主, 图3-2所示的就是一个ISA接口的PC-3000测试卡:软件分为俄文版本和英文版本,其 中包括若干个针对不同品牌、不同系列的硬盘而开发的程序模块。
作为一个修理硬盘的工具,PC-3000在数据恢复方面也有其特别的功效。ACE Laboratory经过十多年的不断研究,最新版本的PC-3000已能支持大部分新旧型号的 IDE接口和SATA接口的硬盘,容量从40 MB至200GB都可以支持。本章将重点讲解 PC-3000针对各种硬盘的使用方法及其在数据恢复中的应用。
1.2 PC-3000 原理
PC-3000的基本工作原理是:掌握各种品牌及型号硬盘的专用CPU指令集,解读各 种硬盘的Firmware (固件),控制硬盘的读/写操作,实现硬盘内部参数的读/写和硬盘内 部管理程序的调用,最终达到以软件修复多种硬盘缺陷的目的。
2硬盘固件原理’
2.1什么是硬盘的固件
Firmware (固件)是固化在硬件中的软件,存储着计算机系统中硬件设备最基本的 参数,为系统提供最底层、最直接的硬件控制。
在开机过程中,首先执行固件来完成对硬件设备的初始化,使操作系统能够正确识 别硬件并为其他软件的运行提供最基木的依据。
2.2硬盘固件的作用
正常情况下,硬盘在接通电源之后,都要进行“初始化”过程。这个过程也可以称 为“自检”。这时,硬盘都会发出一阵自检的声咅=这些声音长短和规律视不同品牌而各 不一样,但同型号的正常硬盘的自检声音是一样的。
这些自检的声音是由于硬盘内部的磁头寻道及归位动作而发出的。为什么硬盘刚通 电就需要执行这些动作呢?简单地说,是硬盘在读取记录在盘片中的初始化参数,这些 参数就是硬盘的“固件”。
硬盘有一系列基本参数,包括品牌、型号、容童、柱面数、磁头数、每磁道扇区数、 系列号、缓存大小、转速、S.M.A.R.T值等。其中一部分参数就写在硬盘的标签上,有些 则要通过软件才能测出来。这些参数仅仅是初始化参数的一小部分,盘片中记录的初始 化参数有数十甚至数百个。硬盘的CPU在通电后自动寻找BIOS中的启动程序,然后根 据启动程序的要求,依次在盘片中指定的位置读取相应的参数。如果某一项重要参数找 不到或出错,启动程序无法完成启动过程,硬盘就进入保护模式。在保护模式下,用户 可能看不到硬盘的型号与容量等参数,或者无法进行任何读/写操作。近来有些系列的硬 盘就是因为固件出错而出现类似的通病,如FUJITSU MPG系列硬盘自检声正常却不认 盘,Maxtor美钻系列硬盘认不出正确型号及自检后停转,WDBB、EB系列硬盘能正常
认盘却拒绝读/写操作等。
硬盘的这些固件参数一般存放在普通用户访问不到的位置,有些是在物理岑磁道以 前,也就是常说的“负磁道”的位置。参数以模块的形式表现出来,可能每个参数占用 一个模块,也可能几个参数占用同一模块。模块大小不一样,有些模块才一个字节,有 些则达到几十KB,这些参数并不是连续存放的,而是各有各的固定位置,
PC-3000能读出硬盘内部的固件信息,分析每个固件所处的模块是否处于正常状态, 并且可以修正这些参数,重新写回盘片中指定的位置。这样,PC-3000就可以把一些因为 固件参数错乱而无法正常使用的硬盘“修复”到正常状态。
