Adapter TSOP-48 引脚定义

时间:2017-1-20 10:21:05   作者:成都数据恢复中心   来源:本站原创   阅读:16614   评论:0
内容摘要:AdapterTSOP-48ChippinoutPCBPinoutThroutopview:+x16x8-----------+---------------B0RB2+VCCB1CE1+B37D7B2RB4+B36D13D6B3RES+B35D4B4RB1+B34D14B5CE2+B33D5D5B6RB3+B32D1...
Adapter TSOP-48
Adapter_TSOP-48_引脚定义

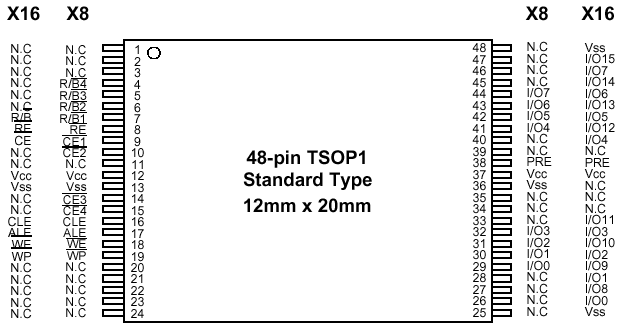

Chip pinout

Adapter_TSOP-48_引脚定义

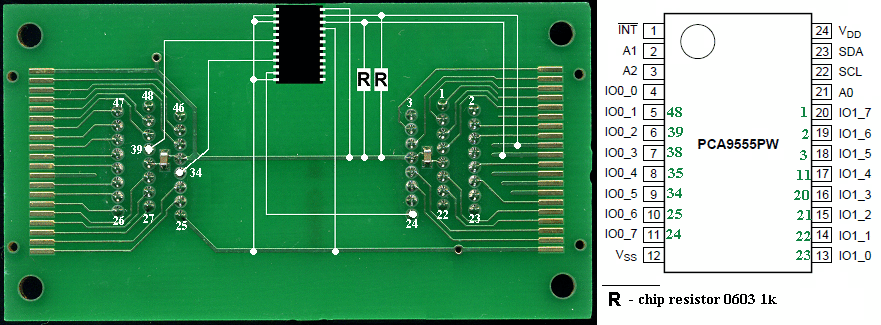

PCB

Adapter_TSOP-48_引脚定义

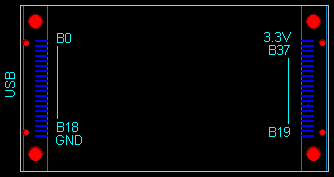

Pinout

Throu top view:

Adapter_TSOP-48_引脚定义

           +        x16  x8-----------+---------------B0   RB2   +   VCC   B1   CE1   +   B37  D7     B2   RB4   +   B36  D13  D6B3   RES   +   B35  D4     B4   RB1   +   B34  D14    B5   CE2   +   B33  D5   D5B6   RB3   +   B32  D15    B7   RE    +   B31  D6   D7B8   -     +   B30  D12  D4B9   -     +   B29  PRE    B10  CE3   +   B28  -      B11  -     +   B27  -      B12  -     +   B26  D3   D3B13  -     +   B25  D9   D0B14  ALE   +   B24  D0     B15  CLE   +   B23  D11    B16  WP    +   B22  D2   D1B17  CE4   +   B21  D8     B18  WE    +   B20  D10  D2GND        +   B19  D1

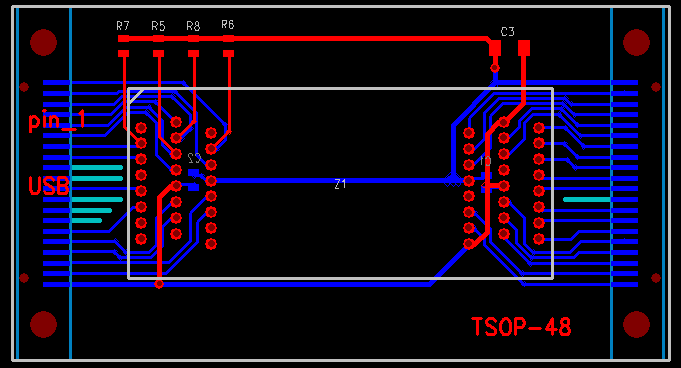

Auto power mod
To avoid soldering wires every time, make this modification

Adapter_TSOP-48_引脚定义

if this mod is absent, you will get error: "auto power chip not found"

1  8000 2  4000 3  200011  100020  080021  040022  020023  010024  008025  004034  002035  001038  000839  000448  0002 -  0001 Example: 39_34_3734  002037  hard wired on adapter39  0004    ----    0024  (sum numbers in hex)    Power: 1/0x0024
Manual power mods
