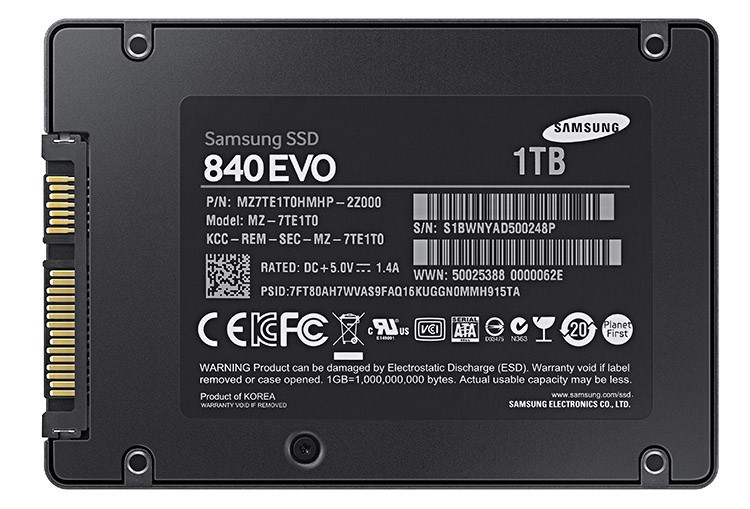

PC-3000固态硬盘。 如何通过终端将三星840 EVO / PM851插头

时间:2018-12-25 23:22:33   作者:成都数据恢复中心   来源:本站原创   阅读:155   评论:0
内容摘要:从PC-3000 SSD 2.0.3版本开始,可以恢复三星840EVO,三星PM 851和三星850 Pro驱动器。 这种驱动器的主要问题之一是NAND存储器芯片质量非常差。 结果 - 大量ECC错误和NAND降级。同时,三星SSD系列产品具有完全加密的固件内部结构非常复杂。 此...
从PC-3000 SSD 2.0.3版本开始,可以恢复三星840 EVO,三星PM 851和三星850 Pro驱动器。 这种驱动器的主要问题之一是NAND存储器芯片质量非常差。 结果 - 大量ECC错误和NAND降级。

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

同时,三星SSD系列产品具有完全加密的固件内部结构非常复杂。 此外,在这种使用技术模式的SSD驱动器系列中,我们需要使用终端连接,因为在FW内部损坏的情况下,ATA命令被阻止。 这意味着如果我们需要在技术模式下切换驱动,我们应该插上PC-3000终端。

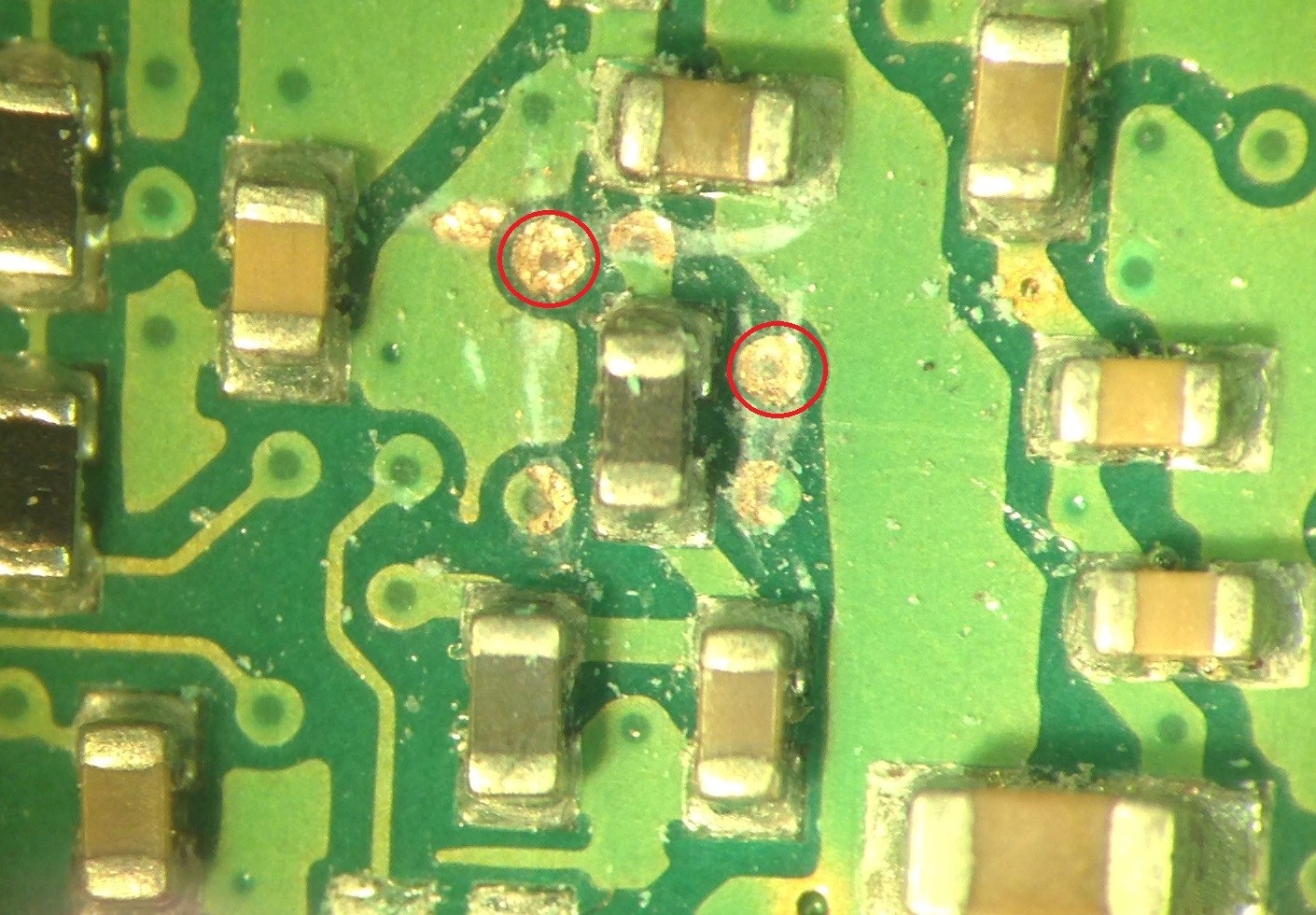

现在,三星840 EVO \ PM851 \ 850 Pro PCB的所有已知SATA修改都有插入式端子线的特殊孔。 同时对于mSATA驱动器,该端子输出隐藏在PCB涂层下。 首先 - 您将需要找到它们,并用手术刀或玻璃钢笔清洁铜垫。

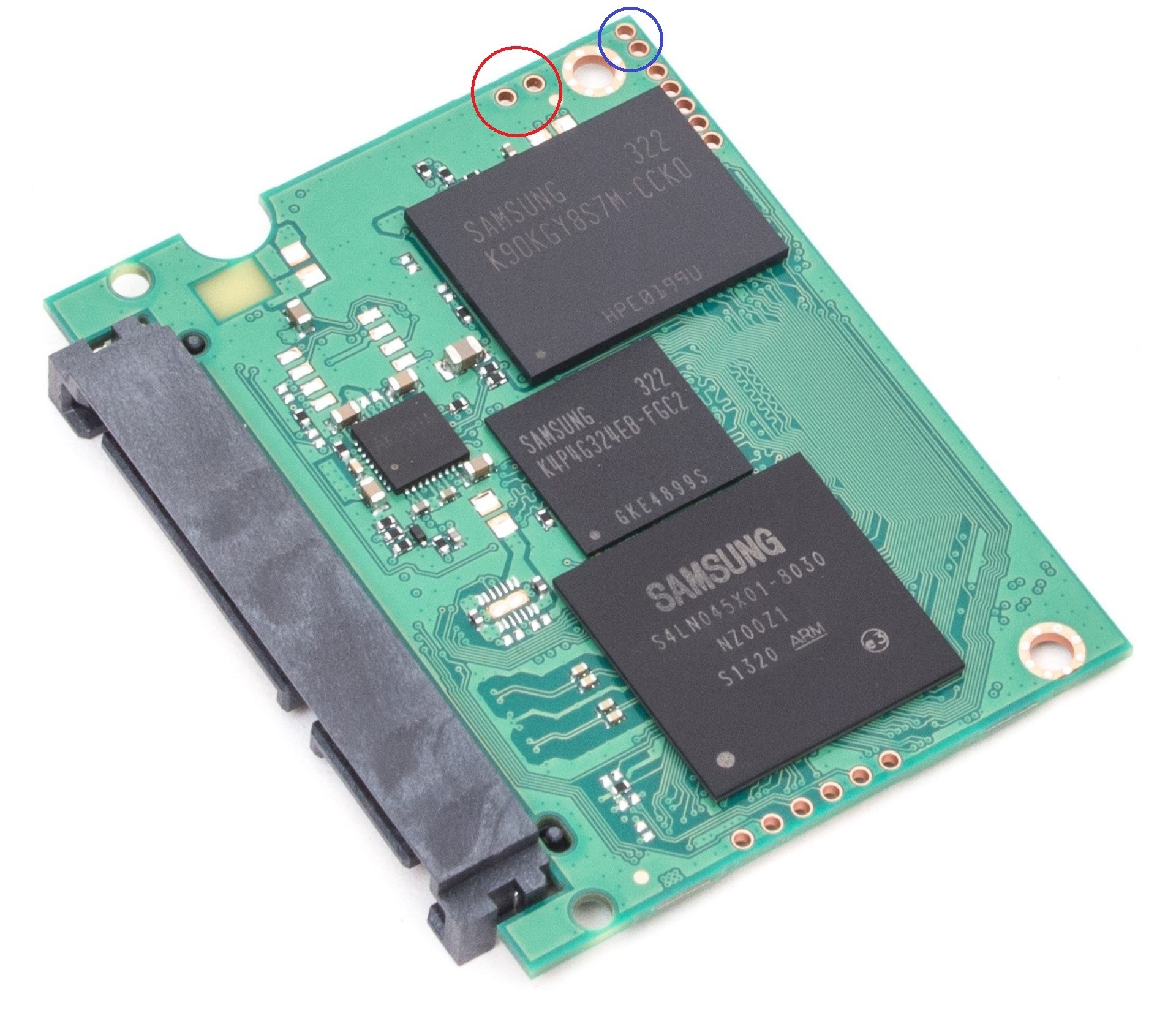

SAFE MODE shorting pins(安全模式短接点)

Terminal connectors (指令终端连接)



Type 1(类型1

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头



Type 2(类型2

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

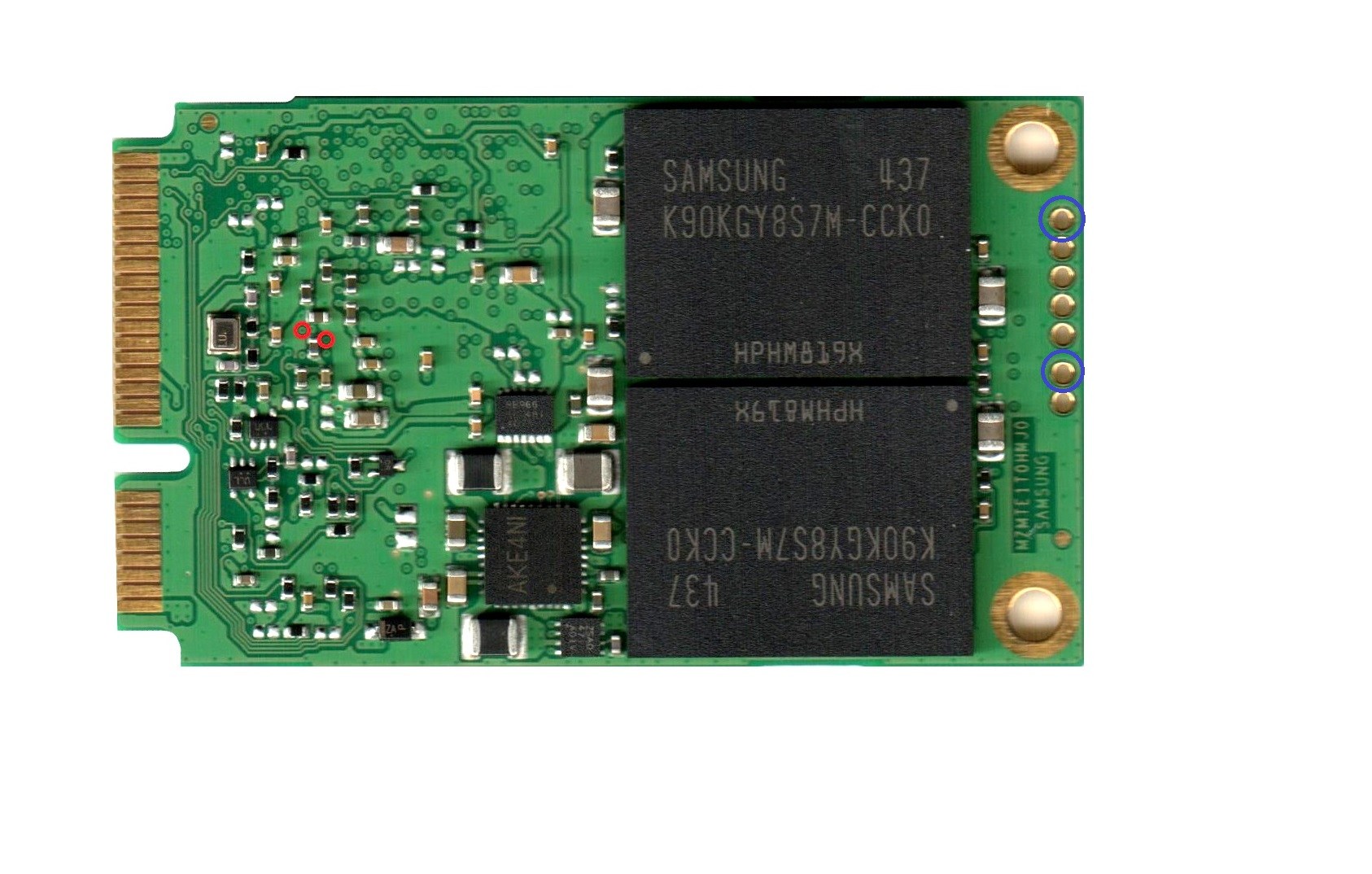

Type 3 mSATA (840 EVO \ PM851) (类型3

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

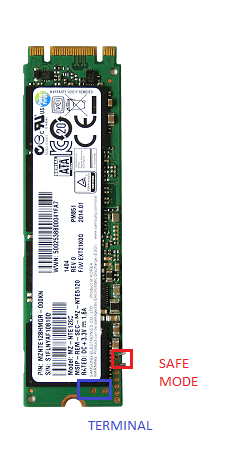

Type 4 M.2 – (PM851) (类型4)

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

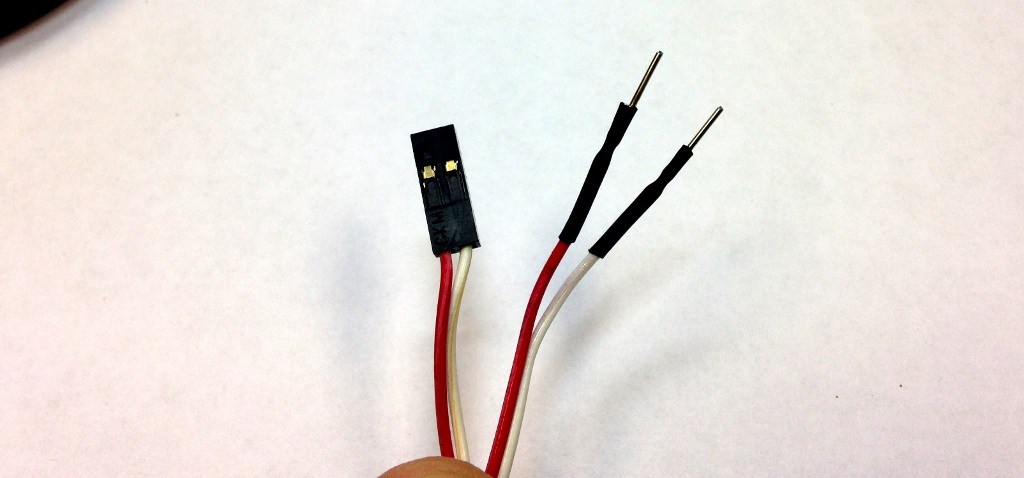

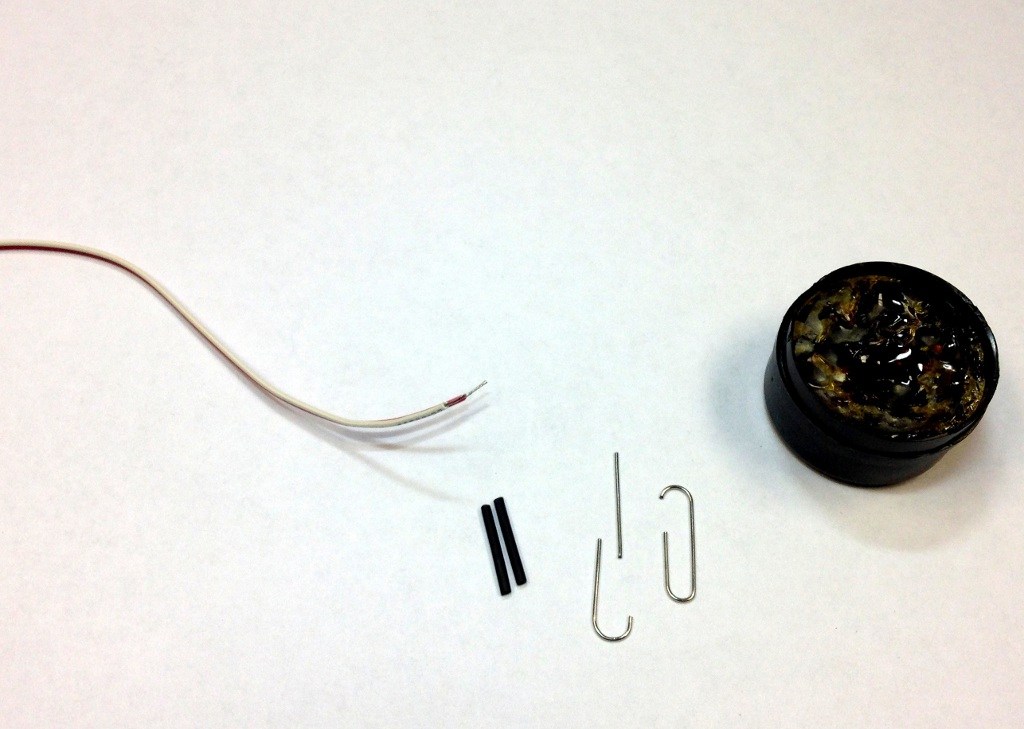

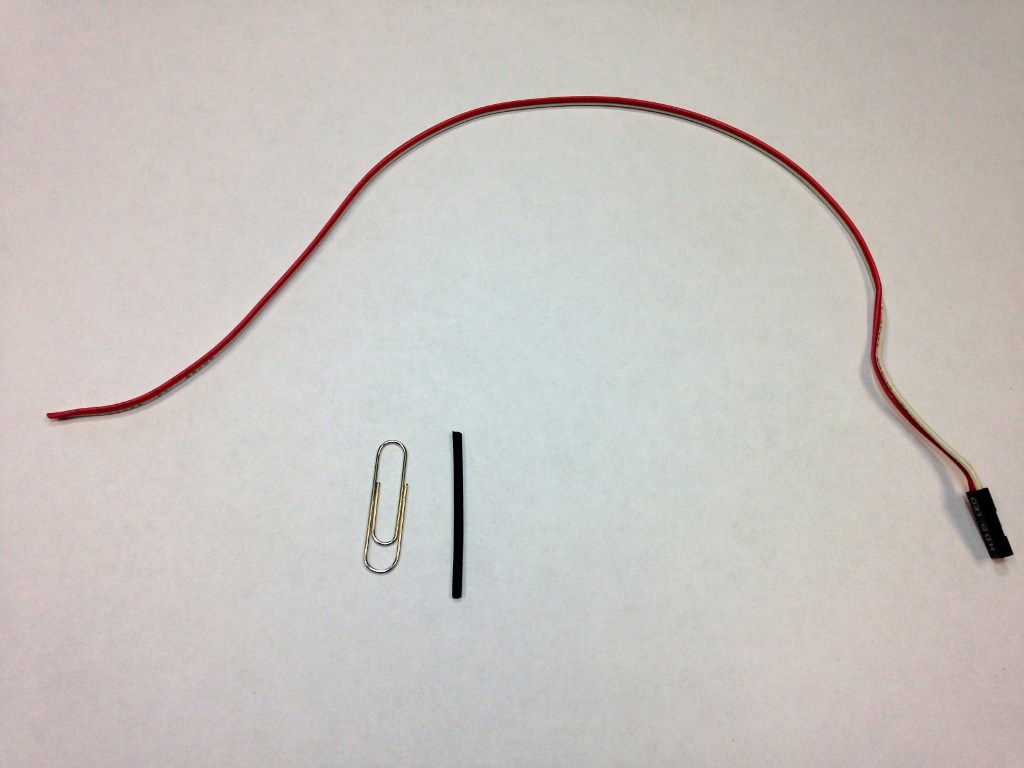

在本文中,我们将帮助您为Samsung 840 EVO,PM851,850 Pro驱动器创建自己的终端连接器。 为了创建我们自己的简单终端适配器,我们需要以下几点:

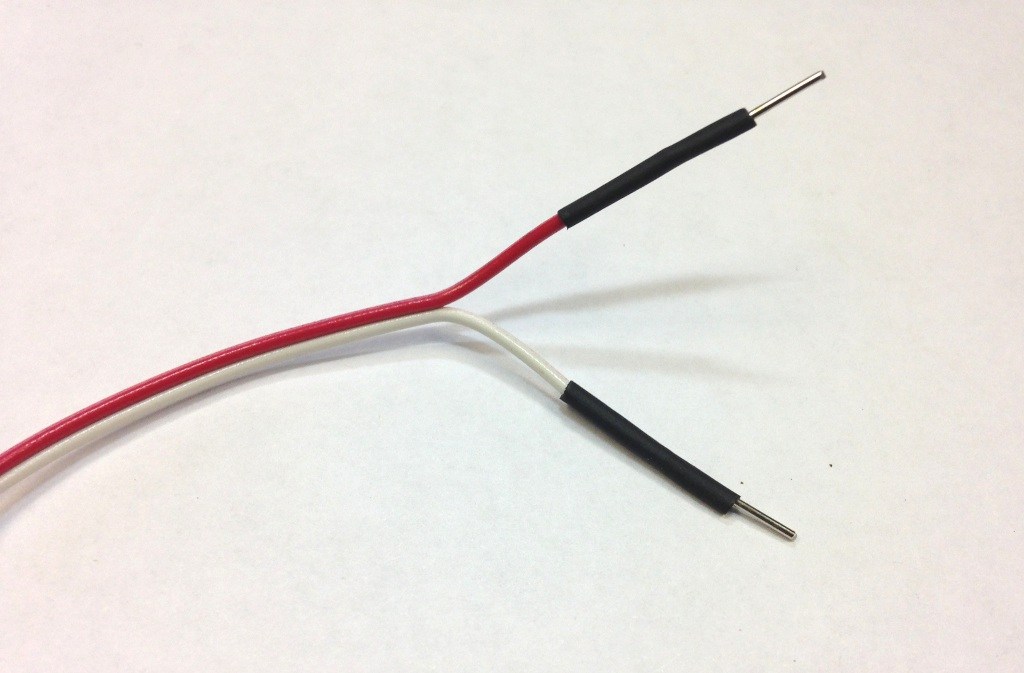

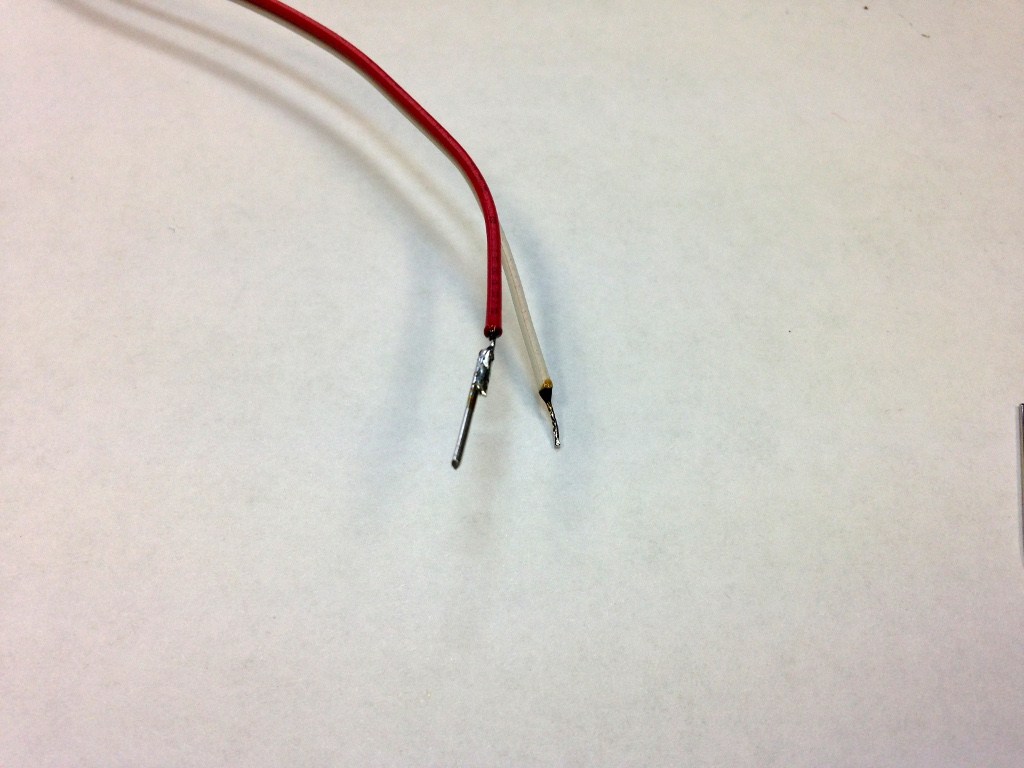

1:两针连接线(我从旧PC前面板获得);
2:夹;
3:橡胶短缩

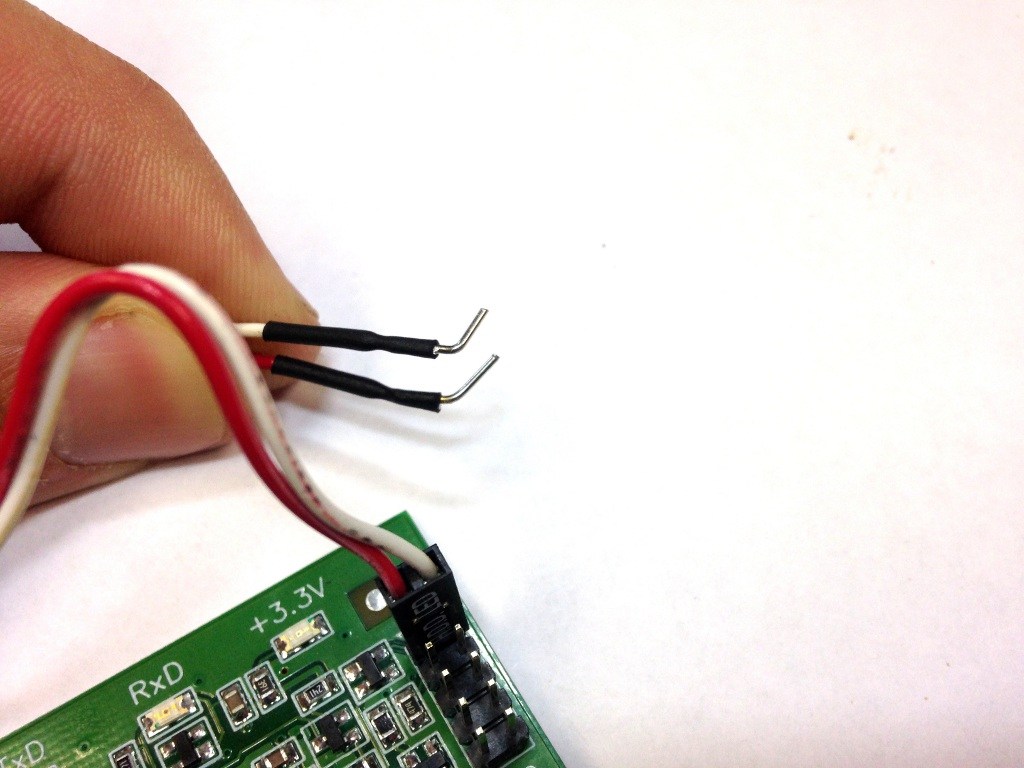

4:ACE实验室COM终端;

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

PC-3000固态硬盘。_如何通过终端将三星840_EVO_/_PM851插头

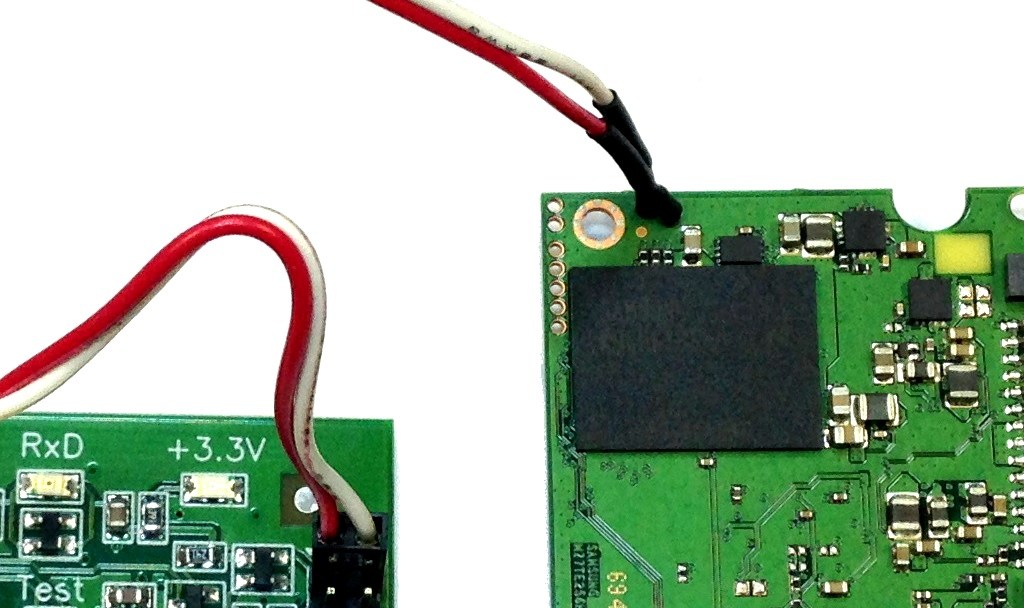

最后 - 我们准备启动PC-3000三星840 EVO \ PM851 \ 850 Pro Utility并与之配合使用!
