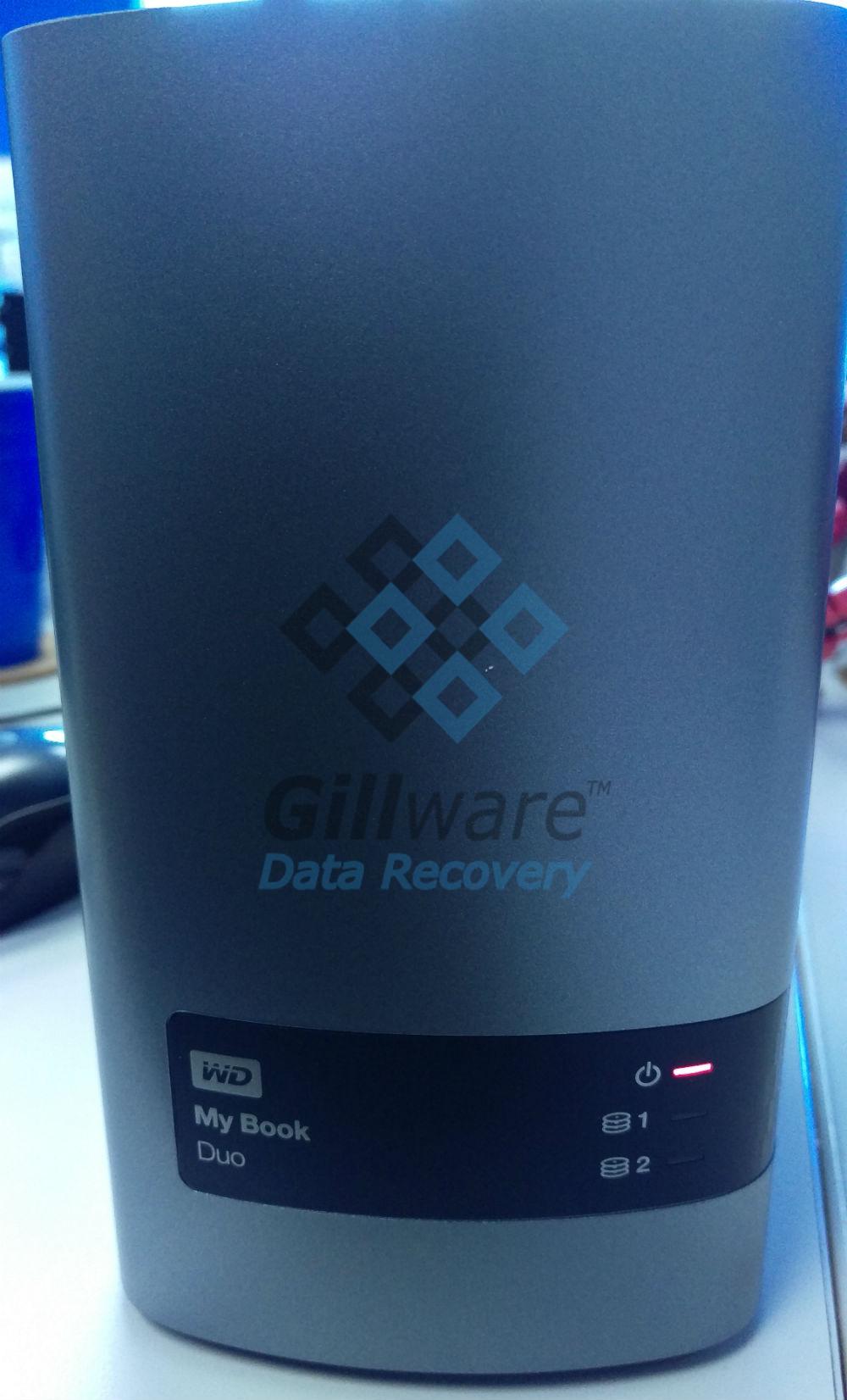

我们在WD的MyBook Duo数据恢复案例客户来到我们的西部数据的外部硬盘驱动器,显示了一个不祥的闪烁的红色LED灯。西部数据的外部设备,使用编码闪烁的LED灯来表示硬盘的状态。对于WD,一个缓慢的、不断闪烁的红灯是不是一个好的状态。事实上,这只是外部驱动可能最坏的状况。
他们的电脑支持外部驱动的评估。当客户端连接的驱动,他们得到一个令人讨厌的错误消息。“你的设备有RAID配置的问题,”它说。的WD硬盘工具软件给进一步的细节,称RAID卷有错误和数据访问。
有一些很奇怪的事情这个WD的MyBook Duo外部驱动;在我们试图恢复这个磁盘的时候我们的RAID数据恢复工程师发现一些有趣的东西。
WD MyBook Duo数据恢复案例:RAID配置问题
镜报:RAID级别RAID - 1
驱动模式:wd40efrx-68wt0n0(X2)
总容量:4 TB
操作/ Windows NTFS文件系统。
数据丢失的情况:不断闪烁的红色诊断灯无法访问数据
数据恢复类型:照片和文件
阅读:100%元
gillware数据恢复案例评分:10
错误信息我们的客户看到这个WD的MyBook Duo数据恢复案例应该迷惑人甚至依稀熟悉的RAID-1的作品。

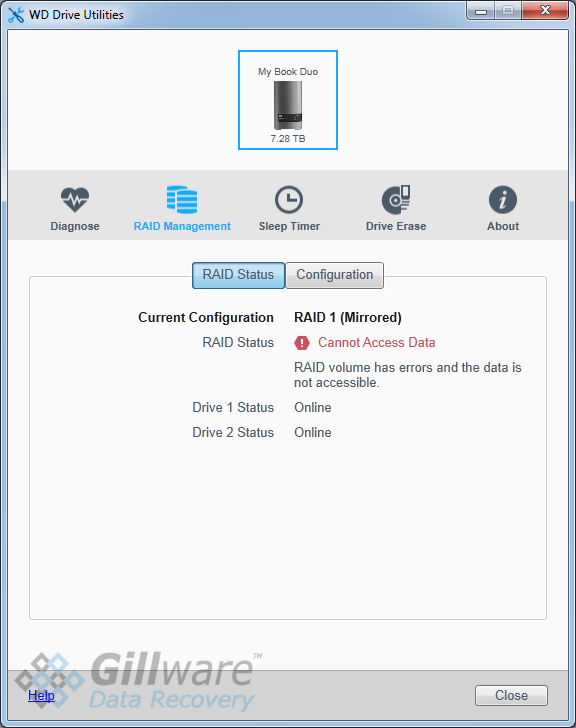

WD MyBook Duo RAID配置错误:“RAID卷有错误,数据不可访问”
我的书垛外部硬盘驱动器支持两级RAID。一个是RAID-0,它结合了两个或更多的硬盘驱动器到一个逻辑卷的“剥离”在一起。在RAID-0设置,每个驱动只有整个片段。所有你写它的数据被切碎和重新分配。如果你看每一个人单独驱动,你看到的都是乱码废话。
RAID配置跟踪所有的数据如何分布。如果配置与RAID-0阵列的问题,看到这会让你的数据看起来是被送入碎纸机很容易。
但RAID-1是不同的。RAID-1阵列需要两硬盘和“镜子”,让另一个完全相同的副本。有没有带,没有数据再分配。你应该能够把人赶出RAID-1储存装置,看看它作为一个单独的看你会看到如果你把驱动的外壳,其双完全相同的东西。在这里,RAID配置应该不是很重要。
出了什么差错与硬盘或书垛外壳使RAID配置“忘记”,在这个装置外壳的驱动器被设置为一个RAID-1镜像阵列?
我们的工程师的评价不在书垛外壳显示的是硬盘的任何严重的问题。事实上,我们可以成功地建立100% -驱动准确的法医图像。
我们的工程师发现了一个有趣的事情吧,虽然这不是RAID配置问题的原因。无论是硬盘,当看着我的围墙外,被完全加密。加密看起来类似于西方的数字的系统加密的其他书我看过护照外部硬盘驱动器。
在正常情况下我们的RAID-1数据恢复图像的硬盘阵列中,看到其中有用户数据的最新版本,并将数据返回给用户。这种加密增加了一个额外的皱纹来我们的情况下,我们必须弄清楚如何解密驱动器以及。
值得注意的是,这种加密可能阻碍一个WD MyBook Duo家庭用户。如果外壳破裂,用户可以删除其中的一个驱动器,希望钩驱动通过一到SATA适配器电缆和复制文件从。这是许多其他品牌的RAID-1外壳的一种可行方法如果外壳本身的失败。但没有封闭管理加密的部分,会显示为原不能到达的。这会导致用户认为硬盘可能会被打破,而事实上的缺点是在外壳和不开自己。
为了解决这个WD的MyBook Duo数据恢复的情况下,我们的工程师要仔细看看设备存储的RAID配置数据。外部RAID外壳通常选择一个地方,把这个数据。他们使用的是每个磁盘的后端的一部分,或在外壳本身内存芯片的一些类型。
我们的工程师发现RAID配置数据放在那些地方不。相反,数据都在固件在每个硬盘中发现,随着加密密钥。
硬盘固件表现为驱动的“操作系统”。当你的力量驱动,首先它的读写头做的是寻找固件。如果头不能不管什么原因这样做,你不能访问硬盘上的东西。这是一个非常隐秘的部分驱动。它生活在硬盘盘片,但它不会显示如果你看看硬盘驱动器的内容通过一个部门编辑。很少有人知道它的存在,甚至没有固定的工具,如果它开发了一个故障或漏洞。
绝大多数的IT和计算机维修专业,事实上,不会在我的书垛找到RAID配置。发掘和修复硬盘的固件通常在两类人的双手的工具:硬盘数据恢复专家设计师。
在我的书垛的硬件加密相结合,其结果是一个相对封闭的系统,很少有人对西方数字本身以外的(或专业的数据恢复实验室)必须恢复数据从意味着当事情肚子里去了。
这是一个具有挑战性的数据恢复案例。在我们的数据恢复实验室,我们必须找到某种方式来让硬盘在一个真正的WD MyBook Duo圈地的工作,因为它是对数据进行解密的唯一途径。虽然硬盘加密看起来有点像SmartWare,这是它自己的野兽;我们通常的解密方法不适用于此系统。然而,我们也必须确保我们了解RAID配置数据的任何更换外壳。
出了与RAID-1配置数据在硬盘的固件错误。然而,我们不能做任何事情来改变RAID配置数据,因为它是由一个校验和保护。校验和是一种手段,确保数据传输或复制你没有以任何方式改变。如果我们改变了配置数据,校验和会让外壳知道配置数据被改变,和外壳会拒绝“新”配置。
我们的工程师解决的困境在WD MyBook Duo数据恢复案例通过固件模块和用户数据区的一些创作手法对客户端的硬盘。我们的努力得到了回报当我们重新客户驶入我的书垛的外壳,我们可以提取所有的客户资料。当一切都说过和做过,我们的手上有一个完全成功的WD的MyBook Duo数据恢复案例。
