PC3000 Boot ROM mode修复西数硬盘ROM

时间:2016-4-8 10:00:37   作者:宇陽成都数据恢复中心   来源:本站原创   阅读:4150   评论:0
内容摘要:有时我们需要写入或读取ROM镜像,而PCB或SATA适配器损坏。有一个方法可以使用一种特殊的模式-Boot ROM.1.让我们看看WD 3.5硬盘″Boot ROM mode;电源供电已连接。我们还需要将串口连接到硬盘。驱动器连接到COM端口,我们可以使用PC-WD 3,5″ a...

PC3000_Boot_ROM_mode修复西数硬盘ROM
有时我们需要写入或读取ROM镜像,而PCB或SATA适配器损坏。
有一个方法可以使用一种特殊的模式-Boot ROM.
1.让我们看看WD 3.5硬盘″Boot ROM mode;
电源供电已连接。
我们还需要将串口连接到硬盘。

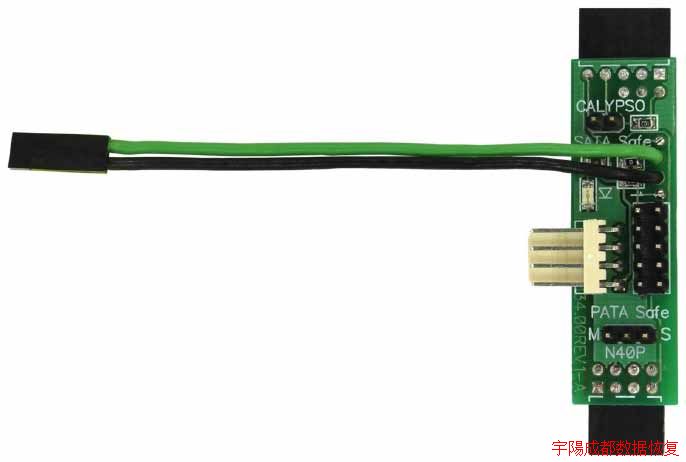

驱动器连接到COM端口,我们可以使用PC-WD 3,5″ adapter PC-3000套件:
0

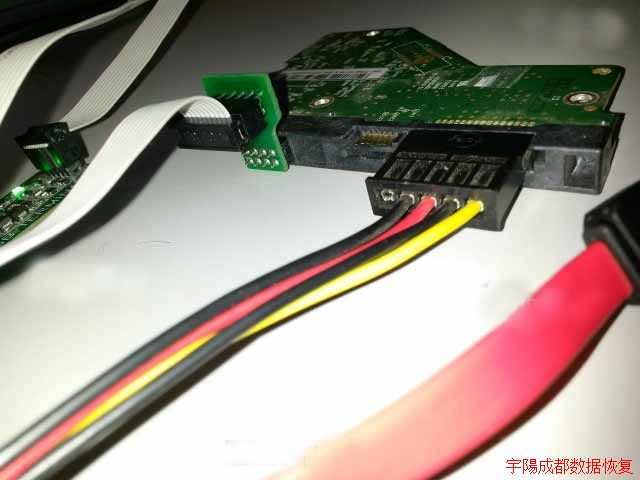

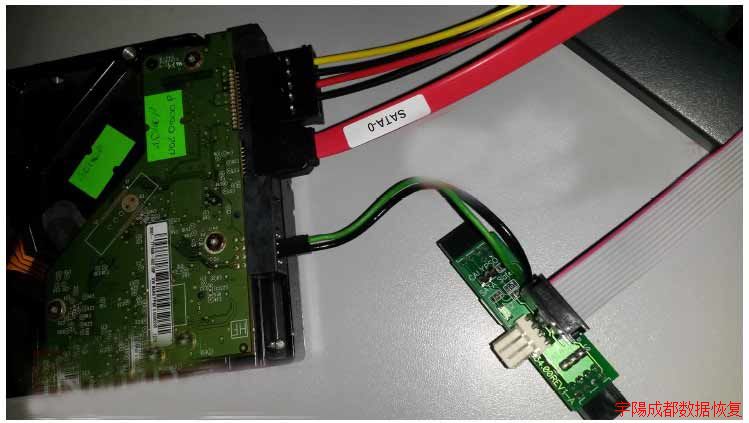

这里是连接视图:
PC3000_Boot_ROM_mode修复西数硬盘ROM

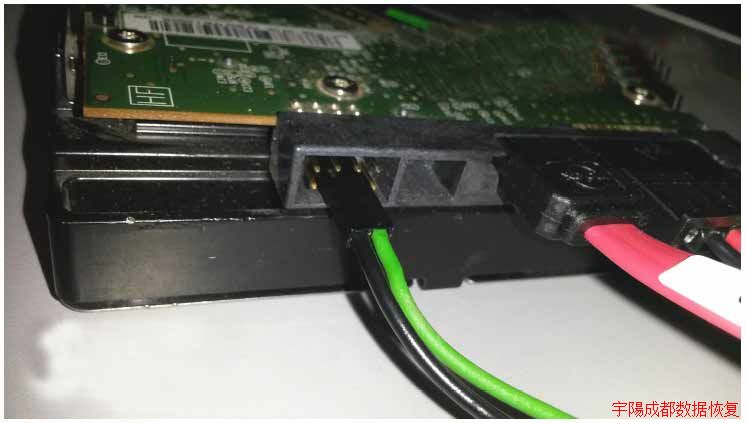

从另一个侧面:
PC3000_Boot_ROM_mode修复西数硬盘ROM
PC3000_Boot_ROM_mode修复西数硬盘ROM
开始Utility Start实用程序,驱动器ID无法读取到。在警告菜单按“Yes”按钮:
1-2
选择Boot ROM (COM Port)选项 ,并按实用程序Utility start开始按钮:
PC3000_Boot_ROM_mode修复西数硬盘ROM

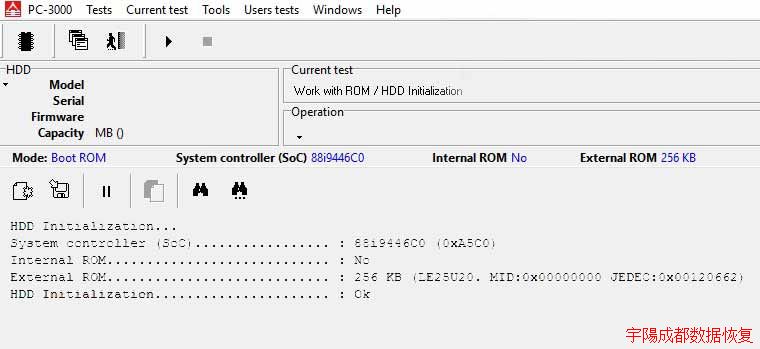

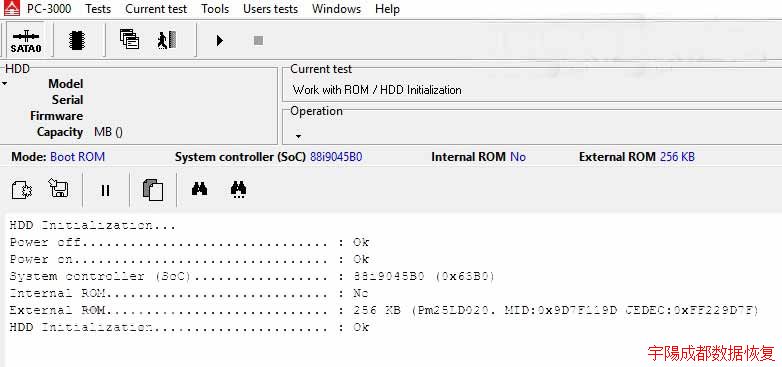

大约10秒后,我们可以看到ROM信息:
PC3000_Boot_ROM_mode修复西数硬盘ROM
从现在开始我们可以将ROM芯片信息读取到image文件中:
PC3000_Boot_ROM_mode修复西数硬盘ROM
选择目标文件夹,输入文件名,按“Save保存”按钮。
当读取结束时,我们可以看到它在日志中的信息:
5
我们可以用新的ROM image进行分析,通过SATA写备件PCB或Boot ROM模式。

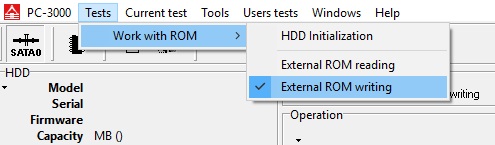

写ROM镜像到驱动器,我们按 “External ROM writing” 菜单命令:
6
我们可以看到在日志中写完的信息:
7

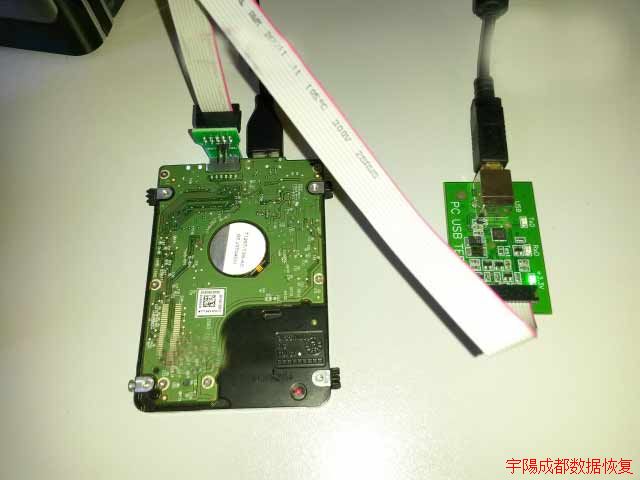

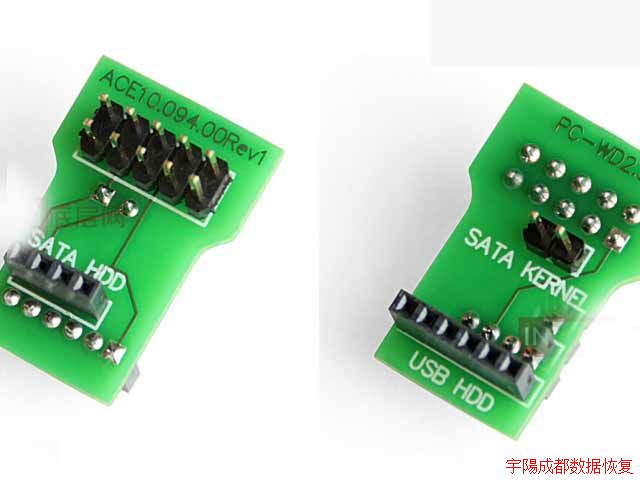

2.让我们从USB PCB使用PC-3000套件的PC-WD2.5终端适配器读ROM。
PC3000_Boot_ROM_mode修复西数硬盘ROM

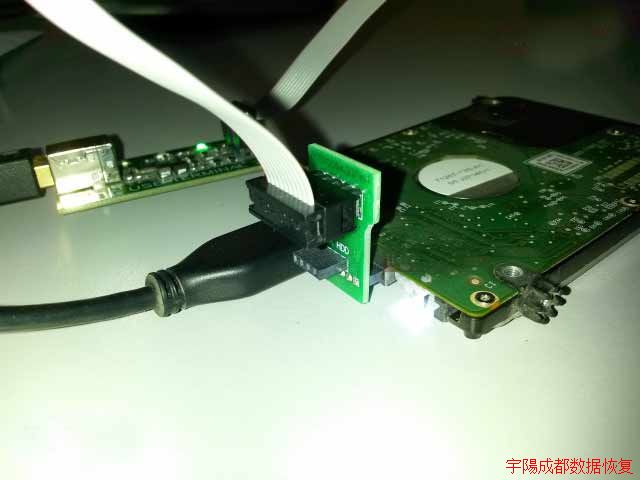

电源通过USB电缆提供。
PC3000_Boot_ROM_mode修复西数硬盘ROM
PC3000_Boot_ROM_mode修复西数硬盘ROM

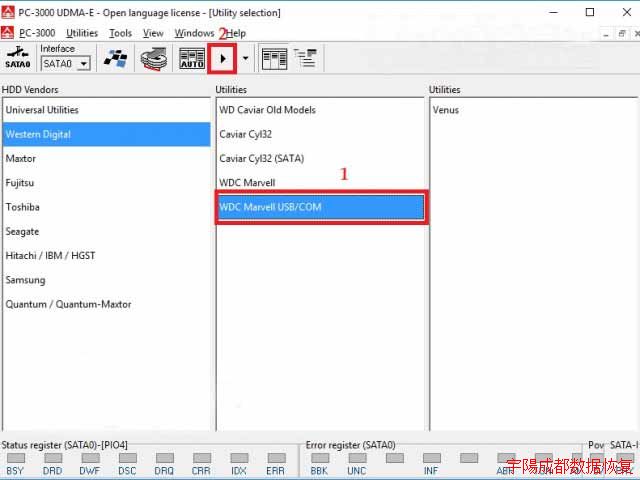

Start 开始 WDC Marvell USB/COM utility:
PC3000_Boot_ROM_mode修复西数硬盘ROM

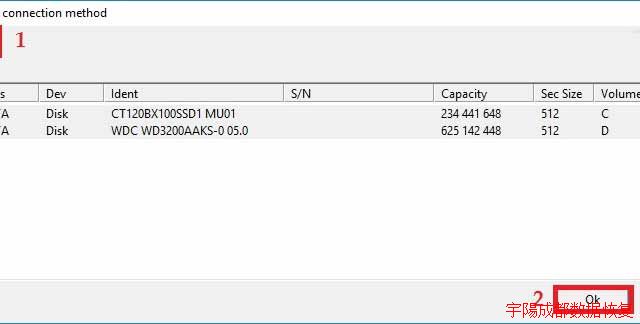

选择COM通讯端口,然后按“OK 确定”:
PC3000_Boot_ROM_mode修复西数硬盘ROM

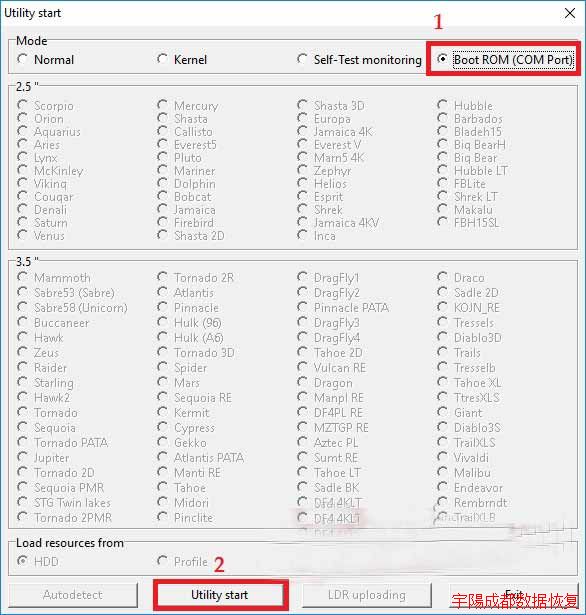

选择 Boot ROM (COM Port) ,并按实用程序Utility start启动按钮:

PC3000_Boot_ROM_mode修复西数硬盘ROM

从现在的过程不同于3,5” SATA硬盘。我们需要按照屏幕上的提示手动拔掉电源以激活驱动器初始化。
将驱动器上的USB电缆断开,然后按确定:
11
将USB电缆连接到驱动器,然后按确定
12
硬盘初始化ROM读取并可以读取和写入:
PC3000_Boot_ROM_mode修复西数硬盘ROM
读写ROM操作方法和上边的3,5″硬盘操作相同。


3.有没有不使用pc-wd3.5 ROM读取适配器,读写3.5 WD硬盘ROM。
本实用程序启动 utility start和ROM读写是相同的,区别是硬盘终端连接。

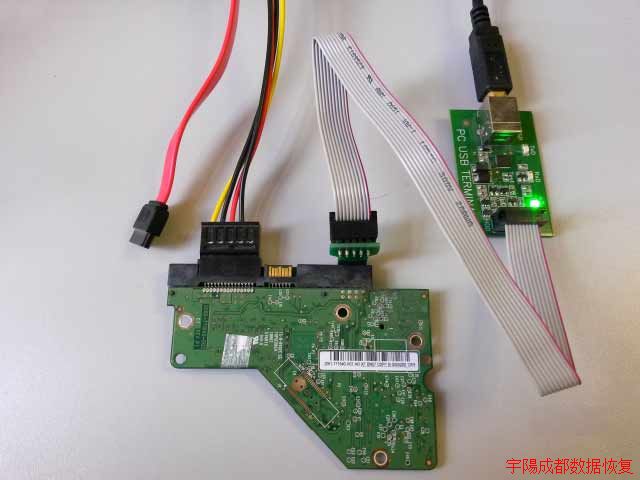

我们可以使用PC-3000 kit.14 mx-safe适配器
14
PC3000_Boot_ROM_mode修复西数硬盘ROM

PC3000_Boot_ROM_mode修复西数硬盘ROM
