数据恢复 如何把SATA适配器焊接到西数USB移动硬盘

时间:2016-4-6 13:12:34   作者:宇陽成都数据恢复中心   来源:本站原创   阅读:2828   评论:0
内容摘要:正如你所知道西数硬盘使用SATA或USB接口(2.0或3.0)。对于使用USB驱动器的工作更好地通过SATA将它们连接到PC-3000,因为USB连接有一个限制,无法通过USB接口进行了大量准备工作。当然您可以使用兼容SATA主板替换USB西数硬盘基于USB v.2.0。但是,我...

WD_USB_003正如你所知道西数硬盘使用SATA或USB接口(2.0或3.0)。

对于使用USB驱动器的工作更好地通过SATA将它们连接到PC-3000,因为USB连接有一个限制,无法通过USB接口进行了大量准备工作。

当然您可以使用兼容SATA主板替换USB西数硬盘基于USB v.2.0。

但是,我们基于USB 3.0版USB驱动器…

在底层网 inhdd.com这篇文章中将告诉你如何找到一个引脚焊接SATA适配器的USB WD硬盘(不依赖于USB的PCB版)。

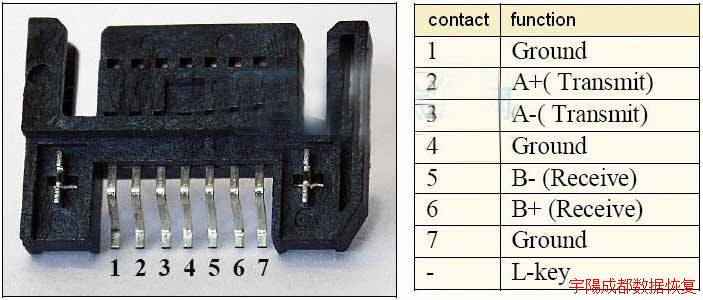

在这里,我们可以使用焊接到USB的PCB原SATA连接器:

数据恢复_如何把SATA适配器焊接到西数USB移动硬盘

那么,如何找到一个正确的引脚?

首先,我们应该发现从主IC芯片的USB控制器轨道接近USB接口4个电容。

这些电容可以操作USB桥接器,如果我们不拆焊他们那么SATA连接器将无法工作。

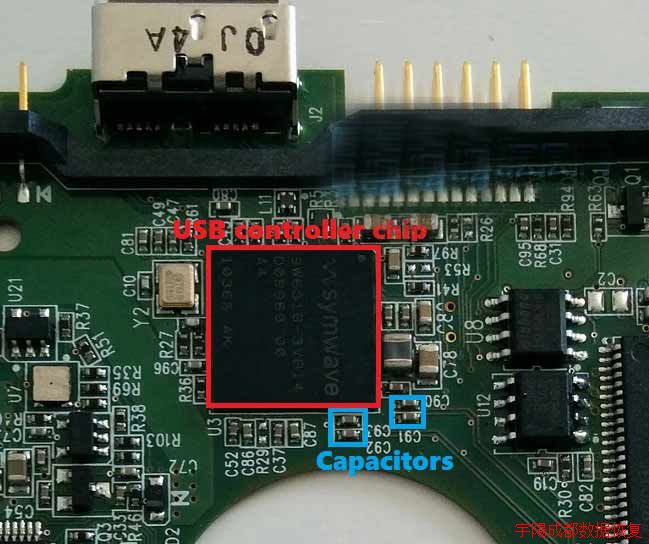

让我们来看看一个例子:

数据恢复_如何把SATA适配器焊接到西数USB移动硬盘

这种USB的PCB有微控制器芯片和电容是由“C90”,“C91”,“C92”和“C93”的文字标识。

我们需要拆焊,以及透过这些轨道焊接SATA适配器点在PCB(电容器附近)。

所以,我们可以与适配器在图像上看到(上面显示),我们应焊接适配器2,3,56针到PCB和1,3,7适配器针脚对应接地。

针脚2对应焊接到PCB上的次要标记的文本点。在这种情况下,它对应“C90”。从各细微大底脚到所有其他SATA转接器针脚焊接(底层网 inhdd.com修正标注)。

在这种情况下,我们有以下的焊接顺序:

数据恢复_如何把SATA适配器焊接到西数USB移动硬盘

用于焊接接地线,你可以使用任何螺钉在PCB上。

请注意,焊接导线应该不长于1-1,5 inchs产品。

下面你可以看到例如焊接SATA适配器的USB PCB的:

数据恢复_如何把SATA适配器焊接到西数USB移动硬盘

请记住:

  • 电源供电仍然通过USB电缆(其应该连接到USB PCB和直接到PC)
  • 电线长度应大于1-1.5 英寸(大约4厘米)
  • 电容应拆掉
