数据恢复 从SA构建WD Marvell硬盘驱动器ROM镜像与外部ROM上的数据

时间:2016-4-6 13:09:26   作者:宇陽成都数据恢复中心   来源:本站原创   阅读:974   评论:0
内容摘要:这种方法适用于再生原来的rom包括主体和模块,主要是用相同板号的pcb通过ldr调起来能访问固件来生成给原盘匹配的rom具体的操作思路就是:通过用兼容的pcb板上的rom来访问固件通过固件区也就是sa区再生原始盘的rom-并将其写入电路板。这种方法适用于所有的西部数据硬盘...

这种方法适用于再生原来的rom包括主体和模块,主要是用相同板号的pcb通过ldr调起来能访问固件来生成给原盘匹配的rom

具体的操作思路就是:通过用兼容的pcb板上的rom来访问固件通过固件区也就是sa区再生原始盘的rom-并将其写入电路板。

这种方法适用于所有的西部数据硬盘除了一些老盘(也就是不是royl系列)

tip:这种方法不适用于主控芯片中包含rom的硬盘,以及wd 16 32等老系列的硬盘

数据恢复_从SA构建WD_Marvell硬盘驱动器ROM镜像与外部ROM上的数据
要使用此方法的话,需要一些条件:入硬盘有一个主头是好的或者通过其他方法把固件已经读取出来了因为,最终还是要通过固件中的rom主体备份和相关日志才能生成rom

其中35号sa缺陷模块和109号rom镜像模块必须要有的。

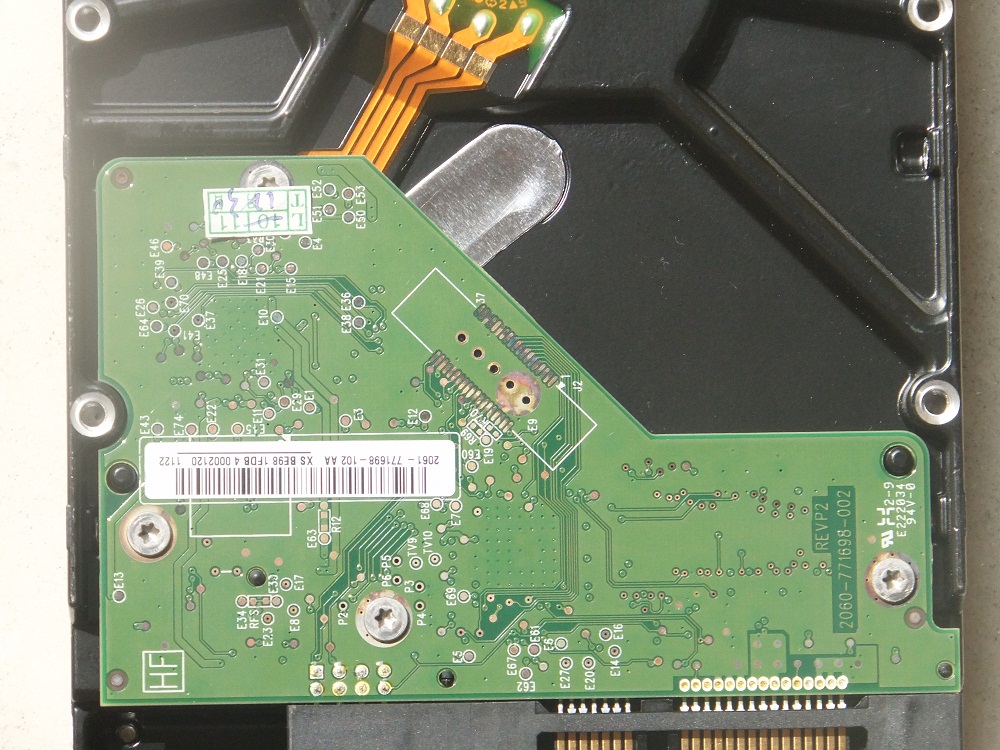

本例中,我们以西部数据最常见的wd5000aakx来举例 准备一块和该盘匹配的1640电路板,装到这个硬盘上,让后用pc3000-udma 或者mrt dfl吧硬盘掉提了然后在这个例子中,访问用户区和服务区。



数据恢复_从SA构建WD_Marvell硬盘驱动器ROM镜像与外部ROM上的数据

数据恢复软件操作:

请特别注意该程序只适用于驱动外部ROM芯片(PCB上带有U12 ROM芯片)。



让启动程序,打开电源看到硬盘2 4状态等亮drd dsc

36-OFF

此时硬盘电机应该是要转的可以用手摸,会有轻微的震动。
如果不转或者状态灯长忙的话,那就有可能是电路板有问题如rom不匹配 接触不良等
可以通过pc3000的rom串口写入功能来重写通用rom 在仔细检查了其他问题之后
当驱动器准备好我们就开始WD Marvell utility。

02-Ready

通过程序自动选择档位
就绪了我们调入ldr 也就是ata模块
我们可以检查硬盘的资源如rom 和固件区 包括磁道
将模式转换为NORMAL正常模式,然后按Utility Start启动。

05_Normal_Mode



通过sa恢复的rom写到相应的电路板上重新上电
现在让我们再次尝试读取用户扇区



用通用扫描看看 能不能扫描 如果可以 那么至此硬盘就okk了
