数据恢复 从SA数据区构建WD Marvell硬盘驱动器上的ROM镜像与内部ROM Ver6.x版本

时间:2016-4-11 7:54:00   作者:   来源:   阅读:790   评论:0
内容摘要:该方法可用于恢复原来的ROM映像,然后把ROM数据写入其他的PCB,原PCB被损坏或ROM丢失,INHDD底层网本教程使用PC-3000?6.0版本及更高版本。PC-3000工具“Building ROM image from SA data”在6.0软件版本完全修订,过程不同于...

该方法可用于恢复原来的ROM映像,然后把ROM数据写入其他的PCB,原PCB被损坏或ROM丢失,INHDD底层网本教程使用PC-3000?6.0版本及更高版本。

PC-3000工具“Building ROM image from SA data”在6.0软件版本完全修订,过程不同于5.X版本。

我们有关于PC-3000 V5.X的过程,可以在这里找到另一篇文章。

该程序允许恢复原始ROM和所有ROM的全部映像。

该程序适用于几乎所有的WD Marvell 架构驱动器(集成到处理器)的ROM,有SA模块102、103、105、107和109。有些固件的SA模块109中不包含必要的数据–ROM映像。如果我们打开109模块在HEX-编辑器中我们可以看到,它填满了零。在这种情况下,该实用程序不能建立图像,并给出错误。

本程序不适用于外部ROM芯片驱动(U12)以及经典的WD Caviar架构驱动(non-Marvell)。

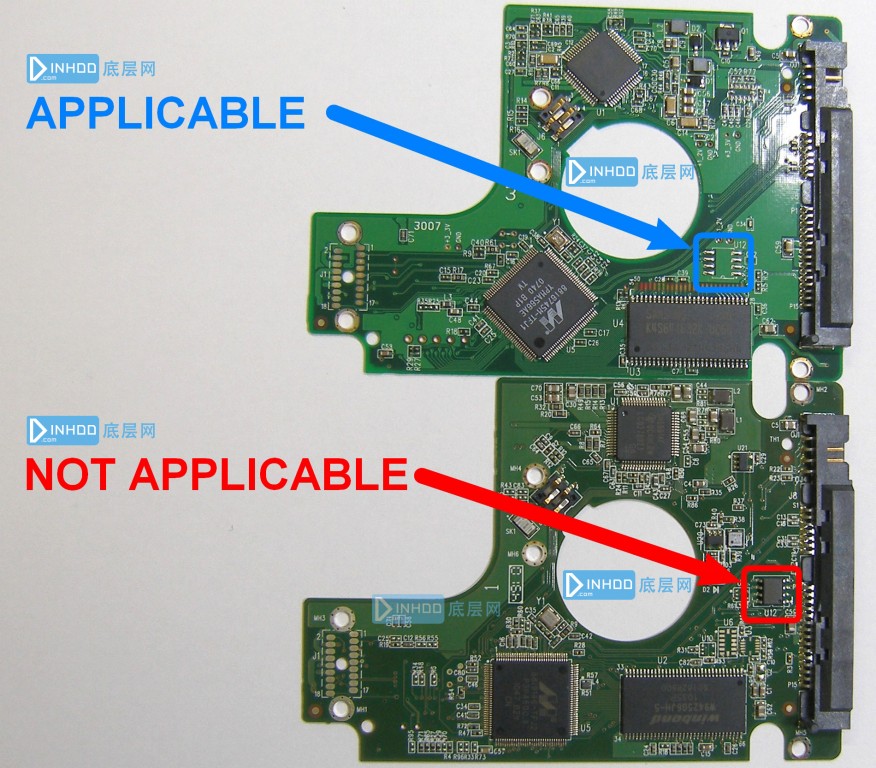

WD 2,5″驱动器:

OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

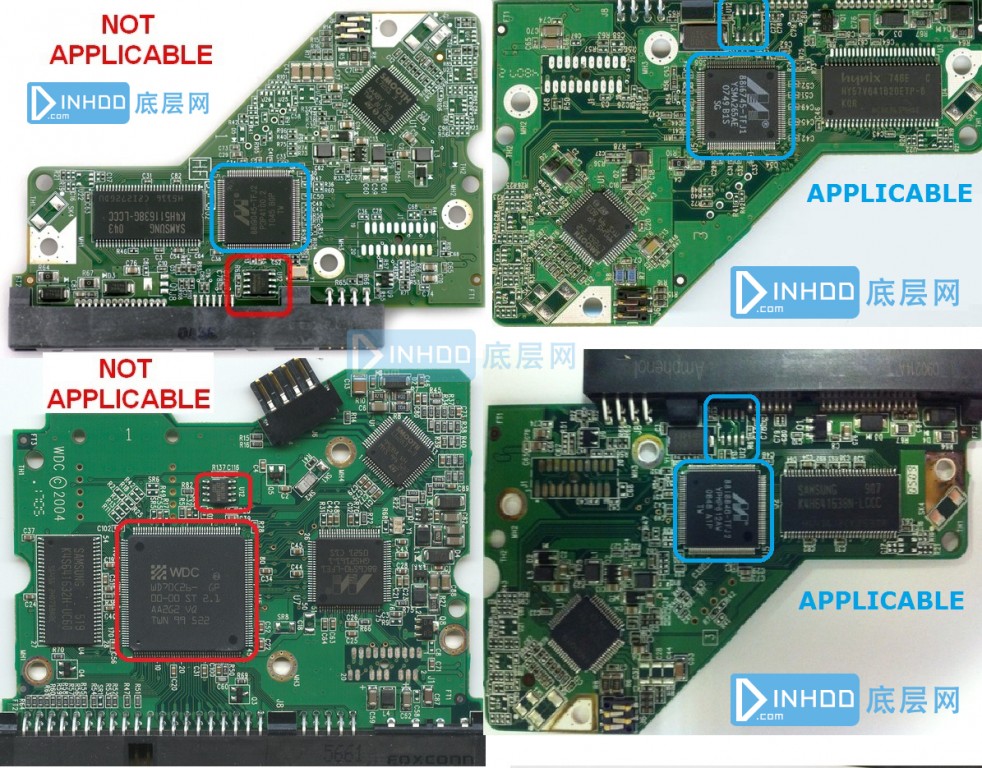

WD3.5″驱动器:

Appl1

要执行该程序,至少一个系统磁头没有问题。

模块102、103、105、107和109是执行的必要条件。

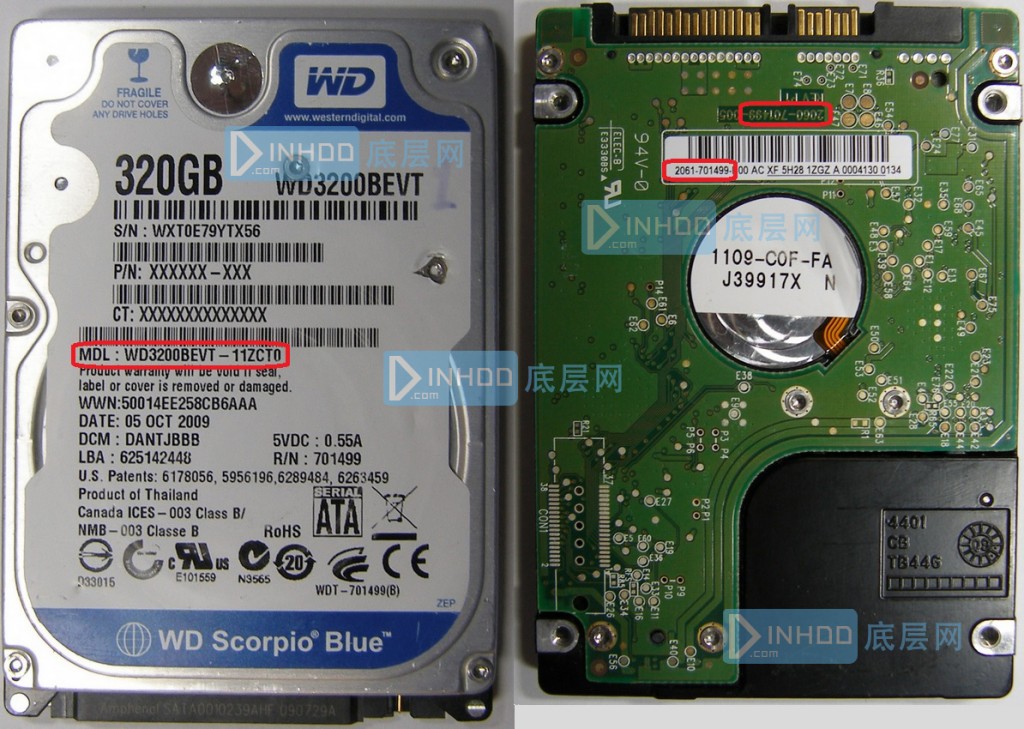

INHDD底层网在这个例子中,我们恢复WD3200BEVT-11ZCT0(Denali家族)驱动器没有原始(donor)PCB。驱动器已经准备好,但没有访问用户区

BEVTx
与原盘一样的PCB(有相同的编号2061-701499)

程序部分(INHDD底层网):

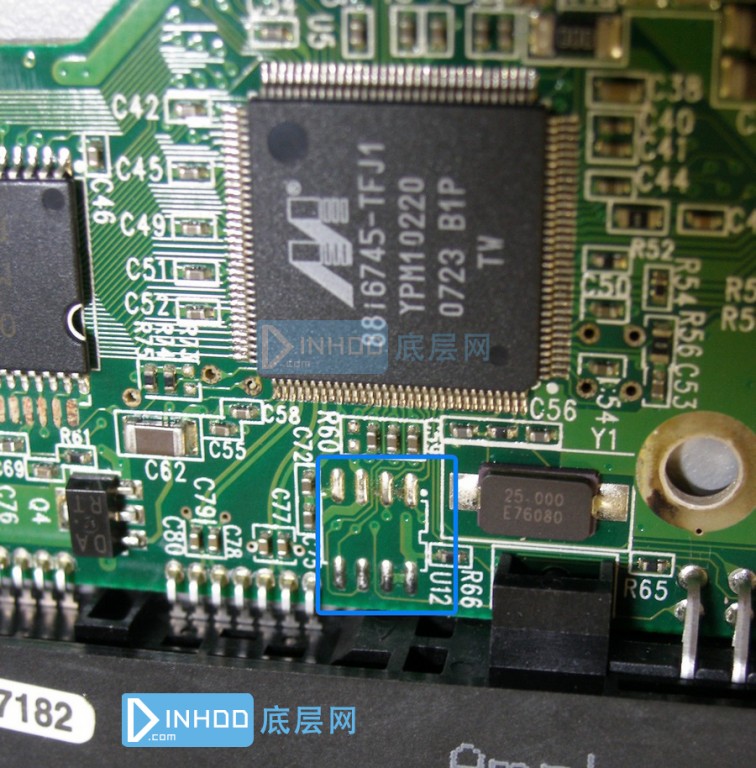

请特别注意该程序只适用于驱动器内部ROM(无U12ROM IC电路板)

OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

让我们启动驱动器

36-OFF

等待驱动器准备就绪(DRD + DSC)。现在的主轴电机应该旋转。

02-Ready

如果电机不启动旋转,驱动不准备(总是在忙或错误),意味着它的PCB有问题或ROM版本是完全不相容的。你可以尝试Boot-ROM mode或尝试其它PCB。

现在我们可以开始?WD Marvell utility。

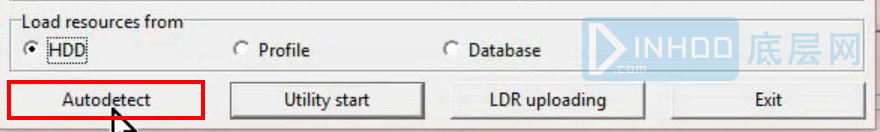

按“Autodetect(自动)”按钮来检测驱动器家族模式。

BEVT_01x

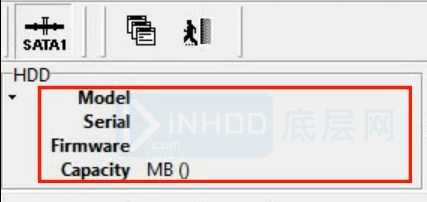

我们可以看到硬盘ID没有加载,因为服务区目前不可用。

BEVT_02

检查驱动家族是否正确检测,并将该实用程序转换为正常模式。

BEVT_03

您暂时无权访问此隐藏内容!

用户区数据是可访问的,我们可以通过数据提取(Data Extractor)复制!

BEVT_21

从硬件部分到软件部分的操作非常详细,在菜单部分inhdd.com底层网为了用户便于阅读,采用了双语标注,并反复多次修改本文。如阅读有有不足之处,请文章下边发表评论提出修正;

内容购买

价格:10 元

您需要先登录后,才能购买查看隐藏内容!

提示:此非实物交易,购买后不退款,请考虑好再购买。
