PC3000 Boot ROM mode修复西数硬盘ROM

时间:2016-4-11 7:53:52   作者:   来源:   阅读:699   评论:0
内容摘要:有时我们需要写入或读取ROM镜像,而PCB或SATA适配器损坏。有一个方法可以使用一种特殊的模式-Boot ROM.1.让我们看看WD 3.5硬盘″Boot ROM mode;电源供电已连接。我们还需要将串口连接到硬盘。驱动器连接到COM端口,我们可以使用PC-WD 3,5″ a...

79088_0
有时我们需要写入或读取ROM镜像,而PCB或SATA适配器损坏。
有一个方法可以使用一种特殊的模式-Boot ROM.
1.让我们看看WD 3.5硬盘″Boot ROM mode;
电源供电已连接。
我们还需要将串口连接到硬盘。
驱动器连接到COM端口,我们可以使用PC-WD 3,5″ adapter PC-3000套件:
0
这里是连接视图:
IMG_20160331_134603
从另一个侧面:
IMG_20160331_134636
IMG_20160331_134734
开始Utility Start实用程序,驱动器ID无法读取到。在警告菜单按“Yes”按钮:
1-2

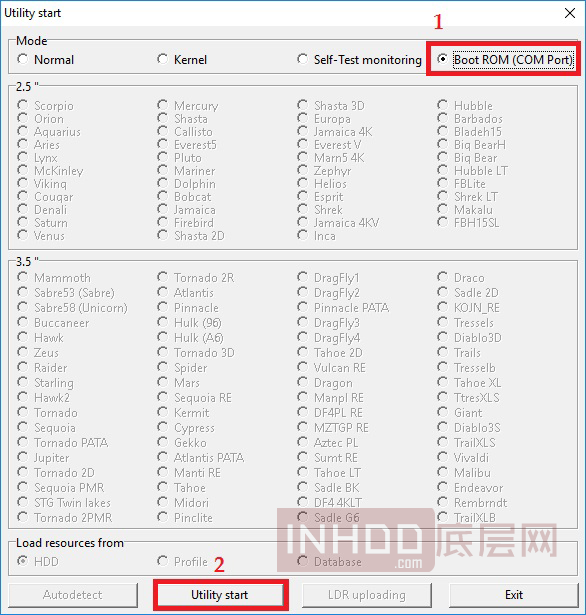

选择Boot ROM (COM Port)选项 ,并按实用程序Utility start开始按钮:
2-1

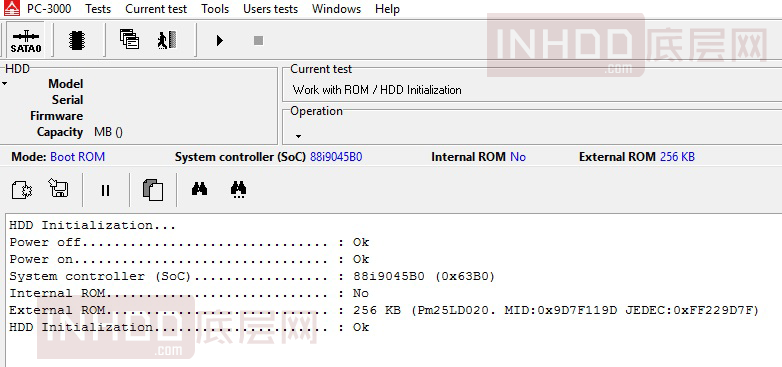

大约10秒后,我们可以看到ROM信息:
3

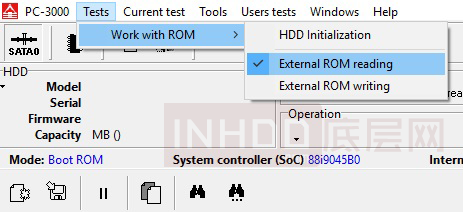

从现在开始我们可以将ROM芯片信息读取到image文件中:
4
选择目标文件夹,输入文件名,按“Save保存”按钮。
当读取结束时,我们可以看到它在日志中的信息:
5
我们可以用新的ROM image进行分析,通过SATA写备件PCB或Boot ROM模式。
写ROM镜像到驱动器,我们按 “External ROM writing” 菜单命令:
6
我们可以看到在日志中写完的信息:
7

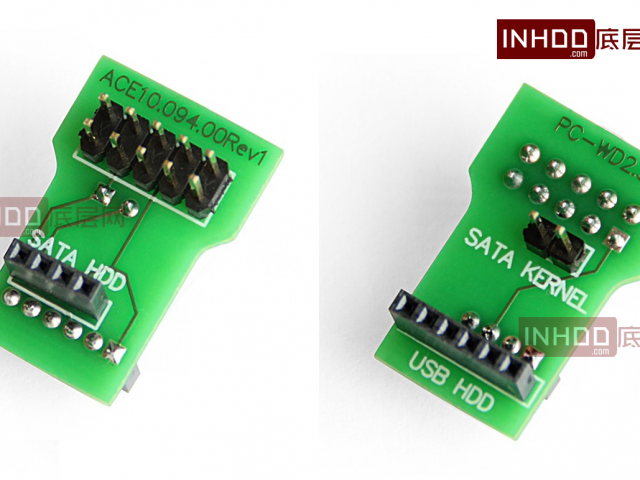

2.让我们从USB PCB使用PC-3000套件的PC-WD2.5终端适配器读ROM。
8

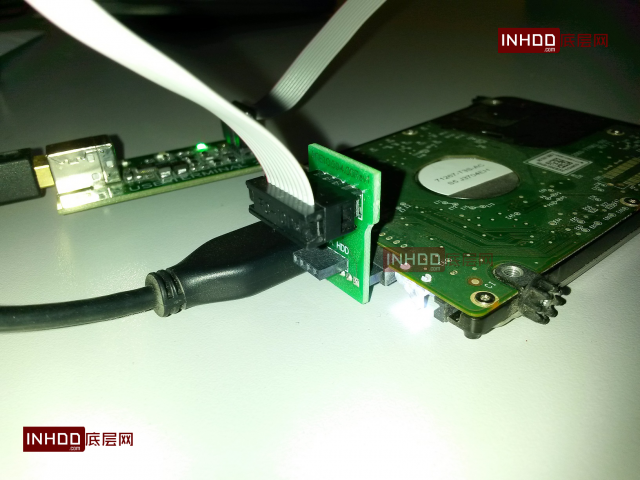

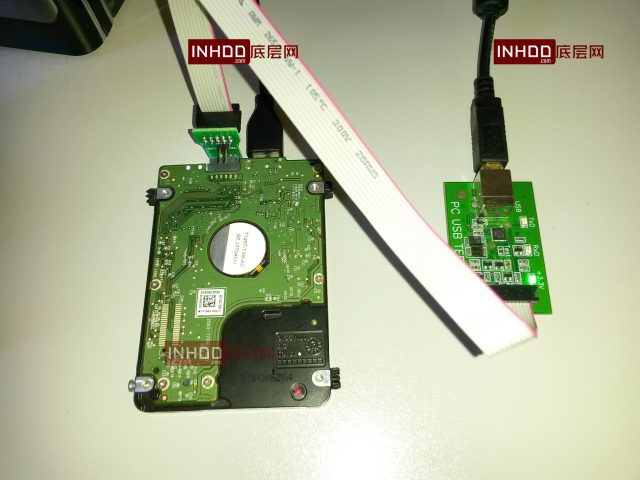

电源通过USB电缆提供。
IMG_20160331_145103
IMG_20160331_145157

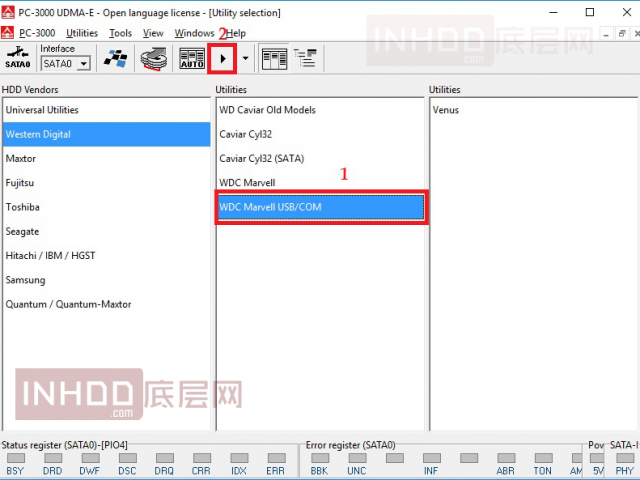

Start 开始 WDC Marvell USB/COM utility:
9
选择COM通讯端口,然后按“OK 确定”:
10-1

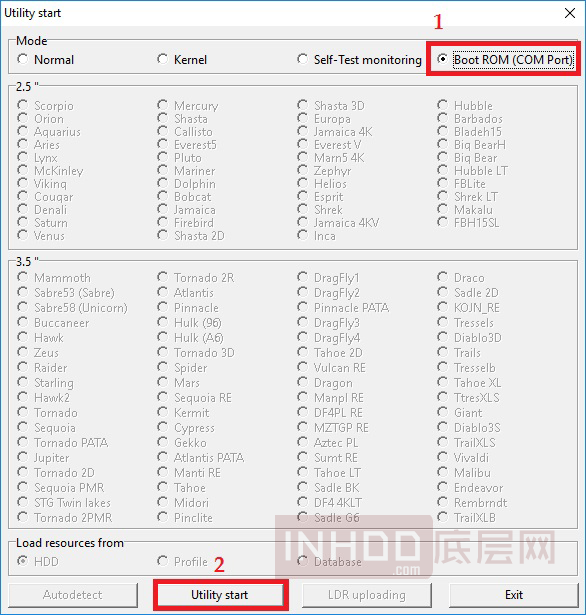

选择 Boot ROM (COM Port) ,并按实用程序Utility start启动按钮:

2-2

从现在的过程不同于3,5” SATA硬盘。我们需要按照屏幕上的提示手动拔掉电源以激活驱动器初始化。
将驱动器上的USB电缆断开,然后按确定:
11
将USB电缆连接到驱动器,然后按确定
12

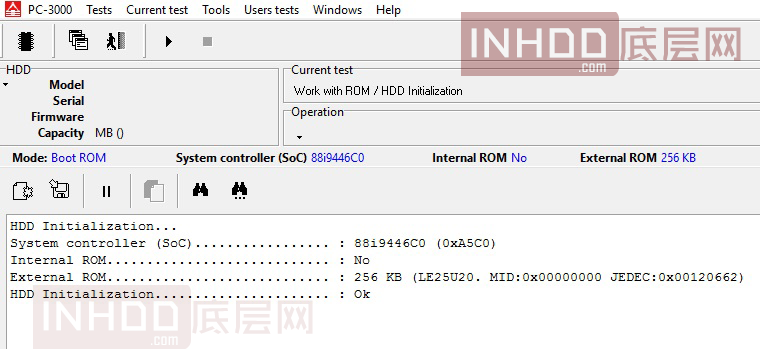

硬盘初始化ROM读取并可以读取和写入:
13
读写ROM操作方法和上边的3,5″硬盘操作相同。


3.有没有不使用pc-wd3.5?ROM读取适配器,读写3.5 WD硬盘ROM。
本实用程序启动 utility start和ROM读写是相同的,区别是硬盘终端连接。
我们可以使用PC-3000 kit.14 mx-safe适配器
14
15

16
